板式支座 球型支座和盆式支座的特点：

板式橡胶支座不仅技术性能优良,还具有构造简单、价格低廉、无需养护、易于更换、缓冲隔震、建筑高度低等优点。

球形支座的特点是各向转动性能一致。

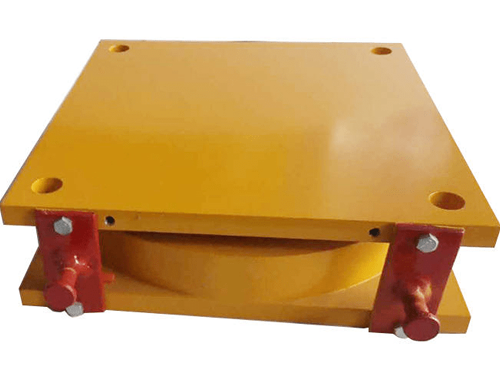

盆式橡胶支座的工作原理是利用半封闭钢制盆腔内的弹性橡胶块，在三向受力状态下具有流体的性质，来实现上部结构的转动﹔同时依靠上部结构钢板上的聚四氟乙烯板与上支座上的不锈钢板之间的底摩擦系数来实现上部结构的水平位移。从试验的数据来看，橡胶处于三向约束状态时的抗压弹性模量为5×10e4kg/cm2;比无侧向约束的抗压弹性模量增大近20倍，因而支座承载能力大大提高，解决了普通橡胶支座承载能力的局限。

适用范围

1、板式橡胶支座的适用范围:

(1）普通橡胶支座的适用于跨度小于30m、位移量较小的桥梁。不同的平面形状适用于不同的跨结构﹔正交桥粱用矩形支座﹔曲线桥、斜交―桥及圆柱墩桥用圆形支座。

(2）四氟板式橡胶支座适用大跨度、多跨连续、简支粱连续板等结构的大位移量桥梁。它还可用作连续梁顶推及T型梁横移中的滑板。矩形、圆形四氟板式橡胶支座的应用分别与矩形、圆形普通板式橡胶支座相同。
