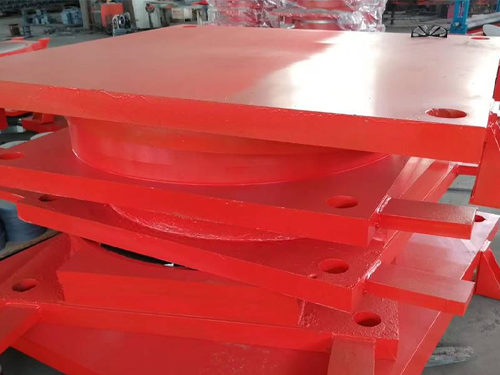

GPZ（II）盆式橡胶支座厂家供应

　　盆式橡胶支座水平位移量大、转动灵活等特点，且重量轻，结构紧凑，构造简单，建筑高度低，加工制造方便，节省钢材，降低造价等优点，是适宜于大垮桥梁使用的较理想的支座。本系列支座承载力为31个级别，承载力0.8MN-60MN，能满足大型桥梁建造的需要。

本标准系列中，固定支座在各方向和单向活动支座非滑移方向的水平承载力均不小于支座坚向承载力的10%。抗震型支座水平承载力不小于支座坚向承载力的20%。 支座转动角度不大于0.02rad. 加5201硅脂润滑后，常温型活动支座设计摩阻系数小取0.03。

　　加5201硅脂润滑后，耐寒型活动支座设计摩阻系数小取0.06。

性能及分类

　　a 、双向活动支座：具有竖向转动和纵向与横向滑移性能，代号为SX 。

　　b、单向活动支座：具有竖向转动和单一方向滑移性能，代号为DX 。

　　c、固定支座：仅具有竖向转动性能，代号为GD。

QZ系列球型支座是由上支座板、下支座板、球形板、聚四氟乙烯滑板（F4、球面四氟板）及橡胶挡圈组成的一种特殊盆式橡胶支座产品。它将盆式支座中的橡胶板改为球面四氟板因而得名,由于QZ球型支座中间钢板及底盆亦相应地改成球面，减小了摩擦系数。其位移由上支座板与平面四氟板之间的滑动来实现。在上支座板上设置导向槽或导向环来约束支座的单向或多向位移，可以制成球形单向活动支座和固定支座。通过球形板和球面四氟板之间的滑动来满足支座转角的需要。

QZ球型支座以传力可靠，转动灵活的特点，不但具有GPZ盆式橡胶支座承载能力大的特点，座位移大等特点，而且能更好地适应大转角的需要，与普通盆式支座相比具有下列优点：1、球形橡胶支座通过球面传力，不会出现力的缩颈现象，作用在混凝土上的反力比较均匀；

　　2、球形支座通过球面聚四氟乙烯板的滑动来实现支座的转动过程，转动力矩小，而且转动力矩只与支座球面半径及聚四氟乙烯板的摩擦系数有关，与支座转角大小无关，特别适用于大转角的要求，设计转角可达0.05rad.

　　3、QZ球型支座各向转动性能一致，适用于宽桥、曲线桥；

　　4、这种支座产品不用橡胶承压，不存在橡胶老化对支座转动性能的影响，特别适用于低温地区。
