gqf-f40单缝式桥梁伸缩缝指为满足桥面变形的要求，通常在两梁端之间、梁端与桥台之间或桥梁的铰接位置上设置伸缩装置。

　　构造要求：要求伸缩装置在平行、垂直于桥梁轴线的两个方向，均能自由伸缩，牢固，车辆行驶过时应平顺、无突跳与噪声；要能防止雨水和垃圾泥土渗阻塞；安装、检查、养护、消除污物都要简易方便。 在设置伸缩缝处，栏杆与桥面铺装都要断开。

　　gqf-f40单缝式桥梁伸缩缝的类型：

　　1)镀锌薄钢板伸缩装置。在中小跨径的装配式简支梁桥上，当梁的变形量在20—40mm以内时常选用。

　　2)钢伸伸缩装置:它的构造比较复杂，只有在温差较大的地区或跨径较大的桥梁上才采用。钢伸缩装置也宜于在斜桥上使用。

　　3)橡胶伸缩装置。它是以橡胶带作为跨缝材料。这种伸缩装置的构造简单，使用方便，效果好。在变形量较大的大跨度桥上，可以采用橡胶和钢板组合的伸缩装置。

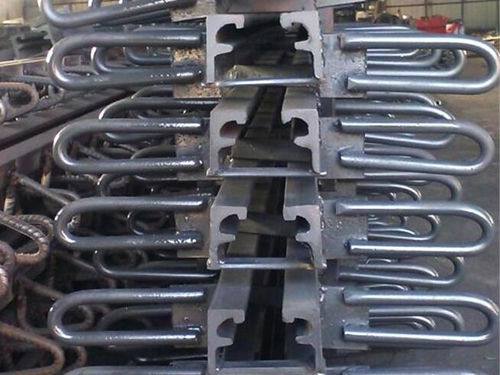

　　gqf-f型桥梁伸缩缝适用于设计荷载为汽超20挂超120级的直桥、弯桥、斜桥、坡桥等公路和城市桥梁。由于它采用钢质边梁、鸟形橡胶密封条和锚固构件组成。在桥梁梁体因温差等因素引起位移时，机械固定在边梁沟槽中的橡胶密封条能自由折迭伸缩，起到防水防尘作用。行驶车辆的冲击力，通过边梁和焊接的锚固构件传递到桥梁结构中。该型伸缩缝适用于伸缩量0～80mm的桥梁。

　　1、对接式伸缩缝

　　对接式伸缩缝装置，根据其构造形式和受力特点的不同，可分为填塞对接型和嵌固对接型两种。填塞对接型伸缩装置是以沥青、木板、麻絮、橡胶等材料填塞缝隙，伸缩体在任何情况下都处于受压状态。该类伸缩装置一般用于伸缩量在40mm以下的常规桥梁工程上，但目前已不多见。嵌固式对接伸缩缝装置利用不同形态的钢构件将不同形状的橡胶条(带)嵌牢固定，并以橡胶条(带)的拉压变形来吸收梁体的变形，其伸缩体可以处于受压状态。也可以处于受拉状态。

　　2、钢制支承式伸缩装置

　　当桥梁的伸缩变形量超过50mm时，常采用钢质伸缩装置。该伸缩装置当车辆驶过时往往由于梁端转动或挠曲变形而产生拍击作用，噪声大，而且容易使结构损坏。因此，需采用设有螺栓弹簧的装置来固定滑动钢板，以减少拍击和噪声，该伸缩缝的构造相对复杂。

　　3、组合剪切式(板式)橡胶伸缩装置

　　该装置是利用各种不同断面形状的橡胶带作为填嵌材料的伸缩装置。由于橡胶富有弹性，易于粘贴，又能满足变形要求且具备防水功能。因此，目前在国内、外桥梁工程中已获得广泛应用。

　　4、模数支承式伸缩装置

　　板式橡胶制品这一类伸缩装置，很难满足大位移量的要求；钢制型的伸缩装置，很难做到密封不透水，而且容易造成对车辆的冲击，影响车辆的行驶性。因此，出现了利用吸震缓冲性能好又容易做到密封的橡胶材料，与强度好的异型钢材组合的，在大位移量情况下能承受车辆荷载的各类型模数支承式(模数式)桥梁伸缩装置系列。

　　5、弹性体伸缩装置

　　弹性体伸缩装置分为锌铁皮伸缩缝和tst碎石弹性伸缩缝，弹性体伸缩装置是一种简易的伸缩缝装置，对于中小跨径的桥梁，当伸缩量在20mm-40mm以内时可以采用tst碎石弹性伸缩缝装置，是将的弹塑性材料tst加热熔化后，灌入经过清洗加热的碎石中，即形成了tst碎石弹性伸缩缝，碎石用以支持车辆荷载，tst弹塑性体在一25℃～60℃条件下能够满足伸缩量的要求。
