橡胶支座是由多层薄钢板与多层橡胶片***粘合而成一种普通橡胶支座产品，这种产品具有足够的竖向刚度，能够将支座上部构造的反力***的传递给墩台，支座具有***的弹性，以应对桥梁的梁端的转动；又有较大的剪切变形能力，以满足上部构造的水平位移。板式橡胶支座是公路中小型桥梁中比较常用的产品，它分为普通板式橡胶支座、四氟板式橡胶支座。对于普通型桥梁支座适用于跨度小于30m、位移量较小的桥梁。不同的平面形状适用于不同的桥跨结构，正交桥梁用矩形支座；曲线桥、斜交桥及圆柱墩桥用圆形支座。对于四氟乙烯板式橡胶支座适用于大跨度、多跨连续、简支梁连续板等结构的大位移量桥梁。它还可用作连续梁顶推及t型梁横移中的滑块。矩形、圆形四氟板式橡胶支座的应用分别与矩形、圆形普通板式橡胶支座相同。

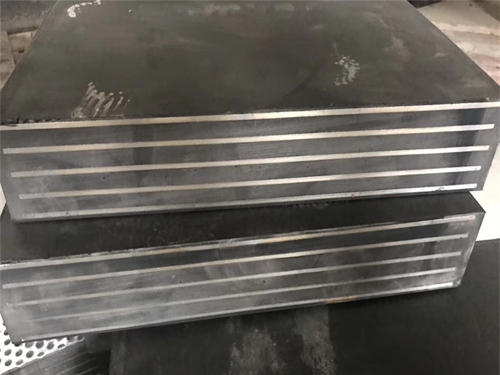

板式橡胶支座由多层天然橡胶与薄钢板镶嵌、粘合、***而成的一种桥梁支座产品。该种类型的橡胶支座有足够的竖向刚度以承受垂直荷载，且能将上部构造的压力***地传递给墩台;有***的弹性以适应梁端的转动;有较大的剪切变形以满足上部构造的水平位移。

　　普通板式橡胶支座按形状划分：圆形板式橡胶支座、矩形板式橡胶支座两种产品。

　　圆形板式橡胶支座性能：本产品由多层橡胶片与薄钢板镶嵌、粘合在一定压力、一定温度和一定时间内***压制而成。有足够的竖向刚度以承压垂直荷载，能将梁板上部构造的反力***地传递给墩台，有***的弹性，以适应梁端的转动；又有较大的剪切变形以满足上部梁体构造的水平位移。

圆形板式橡胶支座特点：本产品在桥梁建筑、水电工程、房屋抗震设施上已广泛应用，与原有的钢支座相比，有构造简单，安装方便；节约钢材，价格低；养护简便，易于更换等优点，且本品建筑高度低，对桥梁设计与降低造价有益；有***的隔震作用，可减少活载与地震力对建筑物的冲击作用。

　　预制梁橡胶支座的安装:安装好预制梁橡胶支座的关键在于***梁底在垫石顶面的平行、平整，使其和支座上、下表面全部密贴，不得出现偏压、脱空和不均匀支承受力现象。施工程序如下:处理好支撑垫石，使支撑垫石标高一致。预制梁与支座接触的底面要保持水平和平整。当有蜂窝浆和倾斜度时，要预先用水泥砂浆捣实、整平。

　　橡胶支座的正确就位先使支座和支承垫石按设计要求准确就位。架梁落梁时，t型梁的纵轴线要与支座中心线重合;板梁、箱梁的纵轴线与支座中心线相平行。为落梁准确，在架***跨板梁或箱梁时，可在梁底划好二个支座的十字位置中心，在梁的端立面上标出两个支座的位置中心线的铅直线，落梁时使之与墩台上的位置中心线相重合。以后数跨可依照***跨梁为基准进行。在架梁落梁时要平稳，防止压偏或产生初始剪切变形,大家可以参考铁路桥梁板式橡胶支座规格表 。在安装t型桥梁时，若橡胶支座比梁筋底宽，则应在支座与梁筋底之间加设比支座大的钢筋混凝土垫块或厚钢板做过渡层，以免支座局 部受压，而形成应力集中。钢筋砼垫块或厚钢板要用环氧树脂砂浆和梁筋底贴合粘结。落梁后，一般情况下橡胶支座顶面与梁面保持水平。预应力简支梁，其支座顶面可稍后倾;非预应力梁其支座顶面可略微前倾，但倾斜角度不得超过5"。
